通信协议

通信协议

概念阐述

ServiceComb实现了两种网络通道，包括REST和Highway，均支持TLS加密传输。其中，REST网络通道将服务以标准RESTful形式发布，调用端兼容直接使用http client使用标准RESTful形式进行调用。

注意事项

参数和返回值的序列化：

当前REST通道的body参数只支持application/json序列化方式，如果要向服务端发送form类型的参数，那么需要在调用端构造好application/json格式的body，不能直接以multipart/form-data格式传递form类型参数。

当前REST通道返回值支持application/json和text/plain两种格式，服务提供者通过produces声明可提供序列化能力，服务消费者通过请求的Accept头指明返回值序列化方式，默认返回application/json格式的数据。

线程模型

概念阐述

本小节主要介绍ServiceComb微服务的完整线程模型，介绍IO线程和业务线程之间的关系

完整线程

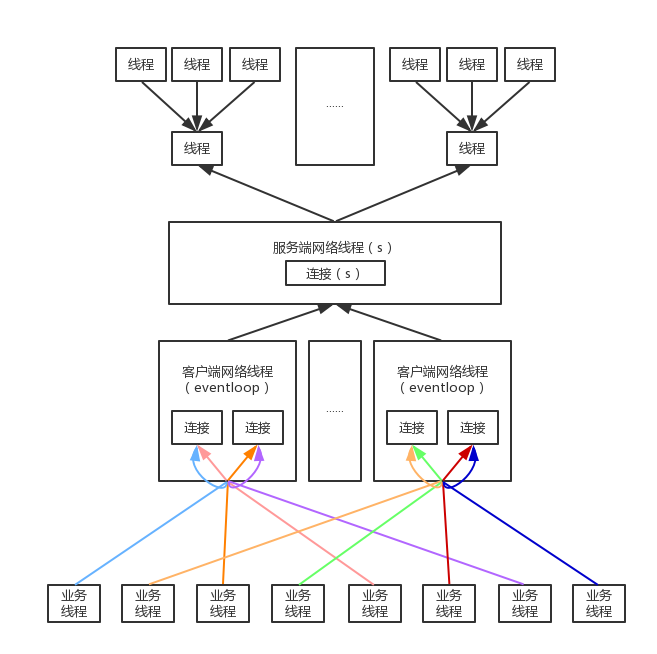

ServiceComb微服务的完整线程模型如下图所示：

1. 业务线程在第一次调用时会绑定某一个网络线程,避免在不同网络线程之间切换,无谓地增加线程冲突的概率
2. 业务线程绑定网络线程后,会再绑定该网络线程内部的某个连接,同样是为了避免线程冲突

• 客户端和服务器都可以配置多个网络线程(eventloop)，默认为CPU核数的两倍，每个网络线程可以配置多个连接，默认为1，支持Rest和Highway两种网络通道，具体配置请查看如下章节：
  • REST over Servlet
  • REST over Vertx
  • Highway RPC协议
• 客户端可配置业务线程池executor，线程粒度可细化至schemaId:operation，配置如下：

在microservice.yaml中添加executors配置，为schemaId:operation配置单独的业务线程池：

servicecomb:
  executors:
    Provider:
      [schemaId].[operation]

REST over Servlet

配置说明

　　REST over Servlet对应使用web容器模式部署运行，需要新建一个servlet工程将微服务包装起来，加载到web容器中启动运行，包装微服务的方法有两种，一种完全使用web.xml配置文件配置，另一种仅在web.xml文件中配置listener，在microservice.yaml文件中配置urlPattern，两种方式如下所示：

• 在web.xml文件中完成全部配置

  web.xml文件配置在项目的src/main/webapp/WEB_INF目录，配置内容如下：

   <web-app xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd" version="3.0">
     <context-param>
       <param-name>contextConfigLocation</param-name>
       <param-value>classpath*:META-INF/spring/*.bean.xml classpath*:app-config.xml</param-value>
     </context-param>
     <listener>
       <listener-class>org.apache.servicecomb.transport.rest.servlet.RestServletContextListener</listener-class>
     </listener>
     <servlet>
       <servlet-name>RestServlet</servlet-name>
       <servlet-class>org.apache.servicecomb.transport.rest.servlet.RestServlet</servlet-class>
       <load-on-startup>1</load-on-startup>
       <async-supported>true</async-supported>
     </servlet>
     <servlet-mapping>
       <servlet-name>RestServlet</servlet-name>
       <url-pattern>/rest/*</url-pattern>
     </servlet-mapping>
   </web-app>


• 在web.xml文件中仅配置listener，在microservice.yaml文件中配置urlPattern

   <web-app xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd" version="3.0">
     <context-param>
       <param-name>contextConfigLocation</param-name>
       <param-value>classpath*:META-INF/spring/*.bean.xml classpath*:app-config.xml</param-value>
     </context-param>
     <listener>
       <listener-class>org.apache.servicecomb.transport.rest.servlet.RestServletContextListener</listener-class>
     </listener>
   </web-app>


  在microservice.yaml文件中需要增加一行配置来指定urlPattern：

   servicecomb.rest.servlet.urlPattern: /rest/*


以上两种方式是等效的，两种方式都需要在maven pom文件中添加如下依赖：

<dependency>
  <groupId>org.apache.servicecomb</groupId>
  <artifactId>transport-rest-servlet</artifactId>
</dependency>

REST over Servlet在microservice.yaml文件中的配置项见下表：

表1 REST over Servlet配置项说明

配置项	默认值	取值范围	是否必选	含义	注意
servicecomb.rest.address	0.0.0.0:8080	-	否	服务监听地址	-
servicecomb.rest.timeout	3000	-	否	超时时间	单位为毫秒
servicecomb.request.timeout	30000	-	否	请求超时时间	同REST over Vertx的配置
servicecomb.references.[服务名].transport	rest		否	访问的transport类型	同REST over Vertx的配置
servicecomb.references.[服务名].version-rule	latest	-	否	访问实例的版本号	同REST over Vertx的配置

示例代码

microservice.yaml文件中的配置示例如下：

servicecomb:
  rest:
    address: 0.0.0.0:8080
    timeout: 3000

REST over Vertx

配置说明

REST over Vertx通信通道对应使用standalone部署运行模式，可直接通过main函数拉起。main函数中需要初始化日志和加载服务配置，代码如下：

import org.apache.servicecomb.foundation.common.utils.BeanUtils;
import org.apache.servicecomb.foundation.common.utils.Log4jUtils;

public class MainServer {
  public static void main(String[] args) throws Exception {
  　Log4jUtils.init();//日志初始化
  　BeanUtils.init(); // Spring bean初始化
  }
}

使用REST over Vertx网络通道需要在maven pom文件中添加如下依赖：

<dependency>
　　<groupId>org.apache.servicecomb</groupId>
　　<artifactId>transport-rest-vertx</artifactId>
</dependency>

REST over Vertx通道在microservice.yaml文件中有以下配置项：

表2 REST over Vertx配置项说明

配置项	默认值	取值范围	是否必选	含义	注意
servicecomb.rest.address	0.0.0.0:8080	-	否	服务监听地址	仅服务提供者需要配置
servicecomb.rest.server.thread-count	1	-	否	服务端线程数	仅服务提供者需要配置
servicecomb.rest.client.thread-count	1	-	否	客户端网络线程数	仅服务消费者需要配置
servicecomb.rest.client.connection-pool-per-thread	1	-	否	客户端每个网络线程中的连接池的个数	仅服务消费者需要配置
servicecomb.request.timeout	30000	-	否	请求超时时间
servicecomb.references.[服务名].transport	rest		否	访问的transport类型	仅服务消费者需要配置
servicecomb.references.[服务名].version-rule	latest	-	否	访问实例的版本号	仅服务消费者需要配置支持latest，1.0.0+，1.0.0-2.0.2，精确版本。详细参考服务中心的接口描述。

示例代码

microservice.yaml文件中的配置示例：

servicecomb:
  rest:
    address: 0.0.0.0:8080
    thread-count: 1
  references:
    hello:
      transport: rest
      version-rule: 0.0.1

Highway RPC协议

概念阐述

Highway是ServiceComb的高性能私有协议，用户可在有特殊性能需求的场景下选用。

配置说明

使用Highway网络通道需要在maven pom文件中添加如下依赖：

<dependency>
  <groupId>org.apache.servicecomb</groupId>
  <artifactId>transport-highway</artifactId>
</dependency>

Highway通道在microservice.yaml文件中的配置项如下表所示：

表3 Highway配置项说明

配置项	默认值	取值范围	是否必选	含义	注意
servicecomb.highway.address	0.0.0.0:7070	-	否	服务监听地址	-
servicecomb.highway.server.thread-count	1	-	否	服务端网络线程个数	-
servicecomb.highway.client.thread-count	1	-	否	客户端网络线程个数	-
servicecomb.highway.client.connection-pool-per-thread	1	-	否	客户端每个网络线程的连接池个数	-
servicecomb.request.timeout	30000	-	否	请求超时时间	同REST over Vertx的配置
servicecomb.references.[服务名].transport	rest		否	访问的transport类型	同REST over Vertx的配置
servicecomb.references.[服务名].version-rule	latest	-	否	访问实例的版本号	同REST over Vertx的配置

示例代码

microservice.yaml文件中的配置示例：

servicecomb:
  highway:
    address: 0.0.0.0:7070
